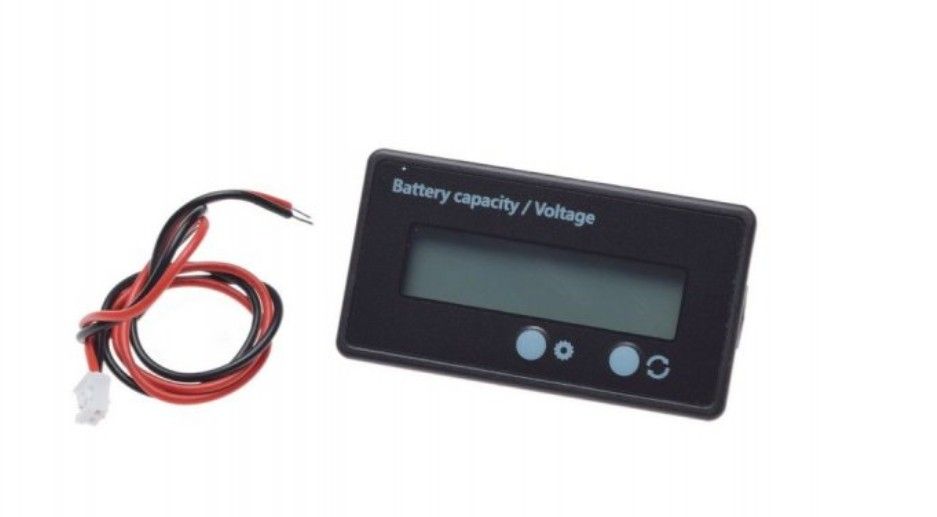

Merilnik voltaže Green – 6V – 73V

Opis

• Napetostno območje: 6V – 73V (za svinčeve baterije) / 7V – 100V (za litijeve baterije)
• Material: Plastika
• Dimenzije: 61,3 mm x 33,3 mm x 13,5 mm
• Dolžina kabla: 30 cm
• Barva ohišja: Črna

Namen uporabe:

• Svinčeve baterije z napetostjo 12V, 24V, 36V, 48V (8V – 70V)
• Litijeve celične baterije z napetostjo 3,7V

Načini delovanja:

1. S1 – Prikaz napolnjenosti in napetosti (izmenično):

   • Indikator bo izmenično prikazoval stanje napolnjenosti baterije in trenutno napetost v 2-sekundnem ciklu.

2. S2 – Kratkotrajni prikaz:

   • Po pritisku na gumb se indikator vklopi za 10 sekund, nato pa se izklopi, da prihrani energijo.

3. S3 – Prikaz ob pritisku na gumb:

   • Indikator se prižge ob pritisku na gumb in ostane prižgan dokler ga ne izklopite.

4. S4 – Prikaz logotipa:

   • Ko pritisnete gumb, indikator prikaže logotip (ikona baterije), ki je nameščen pod simbolom baterije na levi strani zaslona. Ta način omogoča ogled logotipa.

5. S5 – Način praznjenja:

   • Prikazuje dve vrsti krivulje praznjenja baterije. Na ta način se izbere ustrezen način praznjenja glede na različne pogoje baterije.

Nastavitev indikatorja:

1. Priprava za nastavitev:

   • Odklopite indikator od napajanja.
   • Pritisnite in držite gumb za nastavitve, nato ponovno priključite napajanje in spustite gumb. Na zaslonu se bodo prikazali trenutni parametri nastavitev.

2. Izbira vrste baterije:

   • Pritisnite gumb za nastavitev in izberite tip baterije:
     • P – 12V svinčeno-kislinska baterija
     • L – 3,7V litijeva celica
     • F – 3,2V LiFePO celica

3. Nastavitev števila celic:

   • Pritisnite gumb za izbiro števila celic v bateriji.

4. Napredne nastavitve:

   • Pritisnite in držite funkcijski gumb, da vstopite v napredne nastavitve.
   • Izberite med načini S1 – S5 z nastavitvenim gumbom in potrdite z gumbom Enter, da izberete ali prekličete trenutni način.

5. Shranjevanje nastavitev:

   • Po nastavitvah ponovno priključite napajanje. Nastavitve bodo samodejno shranjene.

Primer nastavitve (S1):

1. Odklopite napajanje.
2. Pritisnite in držite gumb za nastavitve, nato priključite napajanje.
3. Na kratko pritisnite gumb za nastavitev in izberite L (litijeva celica).
4. Pritisnite gumb za nastavitev števila celic (npr. 10 celic).
5. Pritisnite in držite funkcijski gumb, da izberete S1 (izmenični prikaz stanja napolnjenosti in napetosti).
6. Priključite napajanje in indikator bo deloval v načinu S1.
